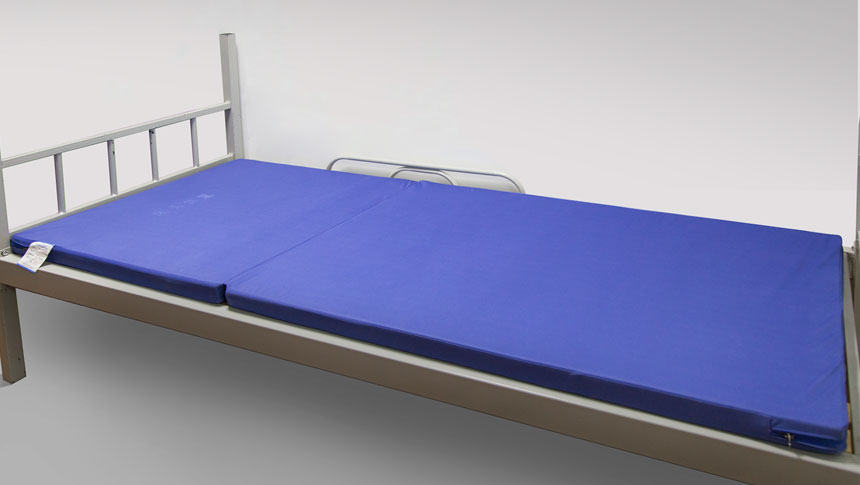

智慧生命體征監測床墊系統
1系統概述
智慧生命體征監測床墊是一種通過物聯網傳感技術在人睡眠時對其生命體征實施監測的新型管理系統。系統以防范突發疾病死亡和偵測生理、心理異常罪犯為目標，通過生命體征數據的連續監測智能識別罪犯可能存在的多種異常情況。
2需求分析
掌握罪犯生命體征數據積極防范罪犯意外死亡是當前監獄管理中的重要課題。
針對特護罪犯需要加強健康監測的需求，本項目擬采用智能生命體征監測床墊來實現相關功能。
生命體征監測床區別于傳統胸牌式生命體征偵測的不同在于：
1、數據更準確：通過胸牌監測生命體征需要讓胸牌緊貼手腕的特定位置，因此需要罪犯隨時給出予主動配合，否則無法獲取準確數據甚至無法檢測到數據。而監測床則在罪犯就寢時對其健康數據進行采集，無須罪犯特意配合即可采集。因此數據較胸牌式更為準確。
2、數據更客觀：胸牌式監測系統由于只能在罪犯配合的情況下才能采集到較為準確的數據。而罪犯的活動都會影響到監測數據，因此，數據無法反映健康的本質情況。而罪犯睡覺后處于無意識狀態下，獲取的數據更接近罪犯本體情況，更適用于管理。
3、作用更突出：由于白天罪犯成群活動且有民警現場管理，因此發生突發疾病后能夠得到及時救治。而在夜間，缺少有效互助和監督的情況下突發疾病更容易導致嚴重的后果。而監測床墊在衣間不間斷地監測每名特護罪犯的身休狀況，當生理指數超過限值后能夠立即發出報警從而給夜間防范突發疾病致死的發生提供有益的幫助。
3系統設計
3.1系統設計參照指標
無線通信頻率433MHz，非此頻段的定位系統需提供省、部級（含）以上權威機構出具的檢測報告證明空中通訊協議需采用非Bluetooth/WIFI（802.11a/b/g/n）/3G/4G 的私有通訊協議
3.2工作原理
系統由前端監測床墊、無線通信設備以及后端的系統軟件和服務器組成。其中，無線通信設備可與人員定位系統共用，避免重復投資。

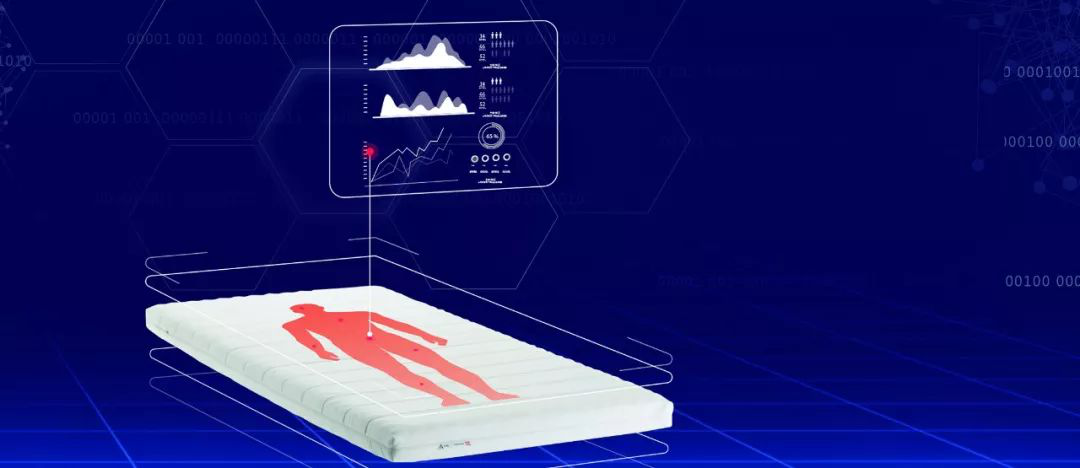

床墊中內置微振傳感器，可以在免接觸的狀態下獲取人體傳遞出來的心跳和呼吸數據。數據獲取后能夠以無線方式上傳至服務器并在服務器端對數據進行分析后實現通過客戶端軟件對異常情況的主動報警和提示。
3.3初步功能設計
1、系統基本功能
1)心率偵測
罪犯躺在智能床上時，系統可以準確采集到罪犯的心率數據。
2)呼吸偵測
罪犯的每次呼吸都會被傳感器識別并在系統中進行記錄，從而形成呼吸數據記錄。
2、睡眠狀態偵測功能
1)入睡狀態偵測
系統能夠依據罪犯的當前心率、呼吸數據準確分析出床上的罪犯是否處于入睡狀態。
2)翻身狀態偵測
罪犯翻身時會引起相關體征數據的變化，系統通過分析可以準確識別出罪犯翻身。
3)體動狀態偵測
罪犯睡眠期間身體姿勢細微變化時會引導體征數據的變化，系統通過分析可以準確識別出罪犯無意識地體動行為。
4)離床狀態偵測
罪犯起身時會產生特定的數據體現，系統通過分析可以準確識別出罪犯離床行為。

3、體征數據基本分析
由于每個人的年齡不同、體質不同、生活習慣不同，因此對于采集到的體征數據需要依據個人進行單獨分析才能客觀反映出每個人的基本生理情況。
目前監獄已實行定床定鋪管理。因此系統可以結合定床定鋪規定對每名罪犯的基本體征數據進行分析?？煞治龅捻?xiàng)目有：
1)平均心跳速度
系統依據特定罪犯在睡眠狀態下的歷史心率數據自動分析，計算出該罪犯的心跳速度范圍。平均心跳速度的分析結果為一個區間值域，代表了該罪犯的正常心率范圍。
2)平均呼吸頻率
系統依據特定罪犯在睡眠狀態下的歷史呼吸數據自動分析，計算出該罪犯的呼吸頻率范圍。平均呼吸頻率的分析結果為一個區間值域，代表了該罪犯的正常呼吸頻率范圍。
3)平均入睡速率
系統通過對上床和入睡狀態的偵測自動記錄特定罪犯的每次入睡速度。再通過對歷史入睡速度數據進行自動分析，計算出該罪犯的平均入睡速率范圍。平均入睡速率的分析結果為一個區間值域，代表了該罪犯正常狀態下從上床后直至進入睡眠狀態所用的平均時間。
4)平均睡眠時間
系統通過入睡狀態的偵測可以獲知特定罪犯的入睡時間和起床時間，從而得到每次睡眠的時長數據。再通過對歷史數據的分析可以計算出特定罪犯的平均睡眠時間。平均睡眠時間的分析結果為一個區間值域，代表了罪犯每天的平均睡眠時長。
5)平均體動次數
系統通過對翻身狀態的偵測可以獲知特定罪犯每次睡眠中的翻身記錄。通過對歷史數據的分析可以計算出該罪犯的平均體動次數。平均體動次數的分析結果為一個區間值域，代表了該罪犯在睡眠狀態下的平均翻身次數。
6)平均起夜次數
系統通過對起身狀態的偵測可以獲知特定罪犯的正常起夜次數。通過對歷史數據的分析可以計算出該罪犯的平均起夜次數。平均起夜次數代表了該罪犯的習慣性起夜規律。
4、異常提示、報警功能
系統自動依據生命體征值的變化監測每名罪犯的活動行為。當出現重要或異常情況時系統將異常情況以提示和報警兩種方式進行發布，使民警能夠快速識別。
1)夜間離床提示
當罪犯夜間離床時，系統自動發出報警提示并彈出該監室的監控視頻供民警查看。夜間離床報警可以根據需要設置為只有重點關注對象離床才報警或所有罪犯離床時都進行報警。其中重點關注對象與勤務管理平臺實現數據自動同步。
2)頻繁離床提示
當罪犯在設定的一段時間內頻繁起身并達到一定數量時，系統自動發出報警提示并彈出該監室的監控視頻供民警查看。時段長度和起身次數閾值可統一設置。
3)長時間未入睡人員提示
當罪犯在設定的時間內依然未能入睡時，系統自動發出提示信息。民警點擊提示后系統調取罪犯所在監室的監控視頻供民警查看。
4)多人同時離床提示
當兩名以上罪犯同時或在極短時間內先后離床時，系統自動發出提示信息。民警點擊提示信息后系統調取罪犯所在監室的監控視頻供民警查看。
5)低電提示
由于本項目使用的智能床墊是使用內置電池供電的，因此需要對電量偏低的情況進行提示，使民警盡快更換電池。智能床能夠主動偵測電池電量，當電量偏低時，智能床主動發出低電量報警信息。
6)數據連接故障提示
本項目中智能床使用無線方式上傳狀態數據和報警信息。系統會自動監測各設備間的數據通信狀態，如設備失聯系統立即提示。
7)離床超時報警
當罪犯離開床鋪超過一定時間未上床休息時，系統自動發出報警提示并彈出該監室的監控視頻供民警查看。離床超時時間可以統一設置。
8)心跳和呼吸突變報警
當罪犯的心跳或呼吸突然變快或變慢且數據連續超過該人員的平均心率和呼吸值域時。系統自動發出報警并彈出該監室的監控視頻供民警查看。
9)設備盒打開報警
當罪犯打開設備盒時，智能床立即發出報警信號。系統聯動監控系統彈出該監室的監控視頻供民警查看。
